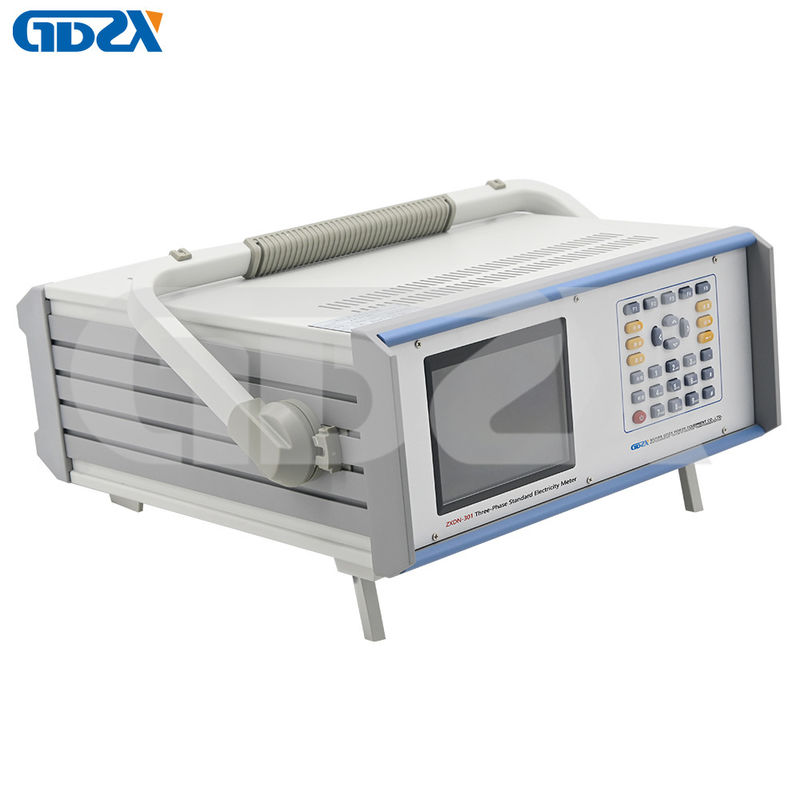

ZXDN-301 3 Phase Standard Reference Energy Meter Kelas 0.02 220V

• Kasus aluminium portabel standar, volume yang lebih kecil (saat ini volume produk serupa domestik 355×145×185mm) berat yang lebih ringan (7,5kg), lebih nyaman untuk dibawa.


• Pengukuran rentang luas: rentang pengukuran tegangan (tegangan fase): 1 ~ 560V
  Rentang pengukuran arus: 10mA ~ 120A


• Berbagai metode pengukuran: dapat mengukur tegangan ac, arus, daya (kekuatan aktif, daya reaktif,daya tampak) dan energi listrik di 4 kuadran di bawah berbagai mode kabel seperti fase tunggal, tiga fase empat-kawat Y / tiga-kawat Δ; Daya reaktif dan energi listrik dapat diukur dengan berbagai cara, seperti daya reaktif sejati,daya reaktif kuadrat dan daya reaktif netral buatan.


• Pengukuran multifungsi:
  A. Tegangan, arus, fase, frekuensi, daya aktif, daya reaktif, faktor daya, kesalahan dan fungsi pengukuran dasar lainnya.
  B. Pengukuran stabilitas tegangan, arus dan daya (hingga 5 algoritma stabilitas daya).
  C. Pengukuran tegangan dan arus asimetri amplitudo tiga fase.
  D. Pengukuran ketegangan dan arus ketidakseimbangan tiga fase.
  E. Pengukuran salah selaras fase.
  F. Tampilan grafik vektor, berbagai metode tampilan grafik vektor (putaran searah jarum jam, putaran searah jarum jam; posisi dasar jam 12:00, 3:00 opsional; variabel datum referensi;Mode tampilan fase: 0 ~ 360° atau ± 180° dapat diatur) untuk memenuhi berbagai kebiasaan tampilan.
  G. Tampilan bentuk gelombang, analisis harmonik, perhitungan distorsi. Tampilan grafik spektrum; Dapat menampilkan amplitudo harmonik, isi, fase. Diagram spektrum memiliki fungsi pembesaran.
  H. Pengukuran permintaan
  I. Pengukuran intensitas induksi magnetik di ruang.
  J. Pengukuran penurunan tekanan di ujung yang sama dari perangkat.
  K. Mengukur konstanta dan frekuensi meter.
  L. Pengukuran kekuatan gelombang dasar.
  M. Kesalahan (kekuatan aktif, daya reaktif, tampak, tegangan dan arus) dari tiga jenis meter yang berbeda dapat diverifikasi secara bersamaan.
  N.3 output denyut nadi, konstan dapat diatur secara terpisah (pengaturan otomatis atau manual), jenis konstan juga dapat diatur secara terpisah: daya aktif, daya reaktif, tampak, tegangan, arus.
  O. Ini dapat memverifikasi kesalahan komprehensif dari perangkat yang terdiri dari tiga meter fase tunggal.
  P. Dapat digunakan sebagai tiga meter standar satu fase.


• Pengukuran kekuatan gelombang dasar: dapat mengukur kekuatan penuh (termasuk kekuatan gelombang dasar dan gelombang harmonik), dan hanya dapat mengukur kekuatan gelombang dasar.


• Verifikasi kesalahan energi listrik:dapat memverifikasi perkiraan nilai kesalahan pengukuran energi listrik dan standar deviasi dari meter energi listrik dan perangkat verifikasi meter energi listrikDan nomor denyut nadi, konstanta kalibrasi dapat diatur secara otomatis untuk meningkatkan efisiensi kerja.Khususnya perangkat kalibrasi untuk meter standar multi-konstan dan meter listrik lebih nyaman untuk digunakan. teknologi kompensasi khusus, dalam beban kecil, karena beban terlalu kecil (frekuensi denyut nadi energi terlalu rendah) tidak akan menyebabkan kesalahan lompatan terlalu besar.perkiraan standar deviasi, rata-rata kesalahan.


• Analisis harmonik: analisis tegangan frekuensi daya, arus 51 kali di bawah harmonik.


• Data dan tampilan grafis: dapat secara intuitif menampilkan status pengukuran dan berbagai data pengukuran. dapat secara intuitif menampilkan tegangan yang diukur, bentuk gelombang arus, tegangan,diagram vektor fase saat iniDiagram bar gelombang analisis harmonik.


• Mengubah rentang secara manual atau otomatis.


• Dengan fungsi penyimpanan, dapat menyimpan 30 kelompok catatan data dan dapat diambil sesuai kondisi.


• dengan metode input pinyin: dapat memasukkan karakter, huruf, simbol Cina


• Pengkabelan: terminal input arus jangkauan luas umum, mengubah arus tanpa mengubah kabel, mudah digunakan.


• multi-tujuan: dapat digunakan sebagai meter standar, juga dapat digunakan sebagai penguji perangkat verifikasi meter listrik. dapat digunakan sendiri, juga dapat digunakan dengan remote control komunikasi PC,juga dapat digunakan dengan perangkat verifikasi.


• Multiple komunikasi antarmuka: RS485, RS232, USB, menggunakan komunikasi asinkron: baud rate dapat diatur.


• 6.4 inci 640×480 matriks titik TFT layar LCD warna, tampilan yang jernih, warna yang jelas.


• Operasi: desain manusiawi, kombinasi fungsi yang wajar, operasi yang sangat sederhana.

Indikator teknis

1Jangkauan sinyal
Tegangan: 1 ~ 560V (tegangan fase)
Arus: 10mA ~ 120A
Frekuensi: 40 ~ 70 hz
Pulsa masukan: Maks. 2MHz (TTL)
Frekuensi output: gunakan konstan otomatis, pada kisaran nominal, frekuensi pulsa output Fout: 60KHz
Keakuratan 2.
1 Pengukuran tegangan (RMS): akurasi: 0,02 (Rd%).
Range: 30V, 60V, 120V, 240V, 480V lima gigi, otomatis dan manual shift.
2 Pengukuran arus (RMS): akurasi: 0,02 (Rd%).
Jangkauan: 0.2a, 1A, 5A, 20A, 100A lima gigi, shift otomatis dan manual.
3 Daya aktif, akurasi pengukuran energi listrik aktif: 0,02 (Rd%).
4 Keakuratan pengukuran daya reaktif dan energi listrik reaktif: tingkat 0,05 (Rd%).
5 Pengukuran frekuensi: rentang pengukuran: 45 ~ 70Hz;
Resolusi: 0,0001Hz;
Keakuratan: ± 0.01Hz.
6 Pengukuran fase: rentang pengukuran: 0 ~ 359,999° (0 ~ ± 180°);
Resolusi: 0,001°;
Keakuratan: ±0,02°.
7 Pengukuran penurunan tekanan pada ujung yang sama:
Rentang pengukuran: 0 ~ 400mV;
Resolusi: 0,1mV;
Keakuratan: ± 0,02% ± 1mV.
Pengukuran intensitas induksi magnetik:
Jangkauan pengukuran: 0 ~ 0,25MT;
Keakuratan: ± 10% ± 0,001MT.
9 Pengukuran tegangan harmonik:
2 ~ 10 kali: kandungan harmonik ≤ 30%; Kesalahan: 0,1%
11 ~ 21 kali: kandungan harmonik ≤ 30%; Kesalahan: 0,2%
22 ~ 51 kali: kandungan harmonik ≤ 30%; Kesalahan: 0,5%
10 Pengukuran arus harmonik: 2 ~ 51 kali: kandungan harmonik ≤ 50%; Kesalahan: 0,1%
3. Impedansi masukan
Impedansi input tegangan: ≥750K ω
Impedansi input arus: 0,001 ω
4. Lingkungan kerja
Suhu: 15 ~ 30 oC Koefisien suhu: 0,0005/ °C
Waktu pemanas: 30 menit
Kelembaban: 45 ~ 80% r.h.
Sumber daya: 220V ± 10% 50Hz ± 1%
Konsumsi daya: 50 va atau kurang
5. lainnya
Volume: 355 × 185 × 145 mm
Berat: 7,5 kg
