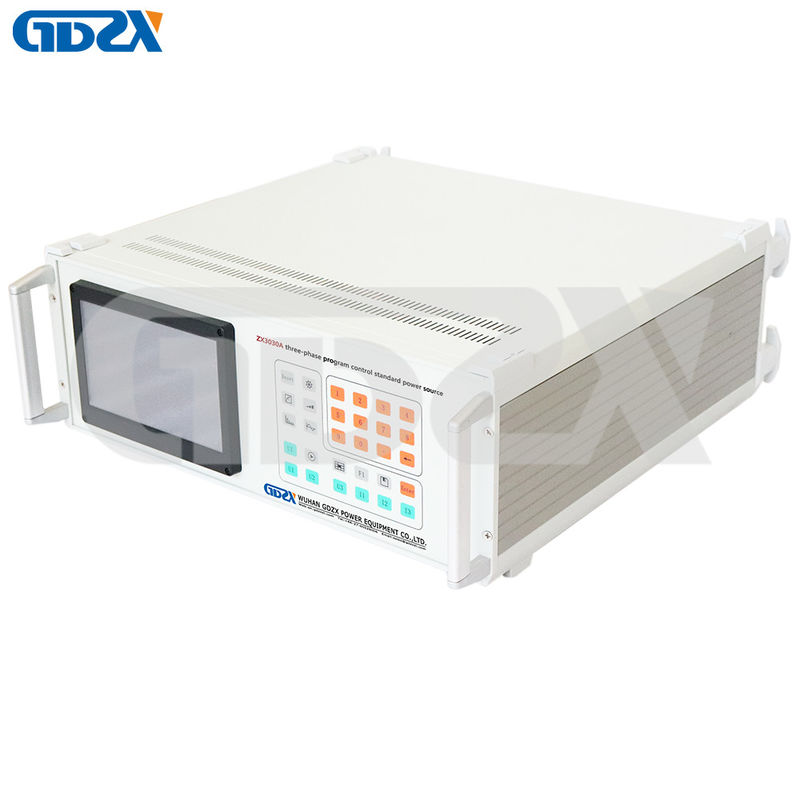

Program AC ZX3030A Mengontrol Sumber Daya Standar Tiga Fasa Umur Panjang

pengantar

ZX3030A mengadopsi sumber daya standar tiga fase yang dikendalikan program dengan struktur terintegrasi meter dan sumber, teknologi sumber loop tertutup digital penuh, dan menggunakan serangkaian perangkat canggih seperti sistem tertanam, layar TFT besar, chip CPLD dan A / D, D / A presisi tinggi. Dapat digunakan secara luas dalam industri pengukuran energi listrik, laboratorium listrik dan departemen terkait lainnya, dan mudah dibawa ke lapangan.

fitur

1. Menggunakan layar sentuh dan tombol film.

2. Embedded high-level standard power watt-hour meter and digital closed-loop feedback based on it. 2. Tertanam meter watt-jam standar daya tingkat tinggi dan umpan balik loop digital berdasarkannya. Other parameters such as voltage, current, frequency can also be used as standard. Parameter lain seperti tegangan, arus, frekuensi juga dapat digunakan sebagai standar.

3. perlindungan batas arus, perlindungan hubung singkat tegangan, perlindungan sirkuit terbuka saat ini dan fungsi lainnya.

4. Dalam rentang output yang diizinkan dari instrumen, pengguna dapat secara sewenang-wenang mengatur tegangan pengenal dan persneling arus dari tegangan dan arus tiga fase.

5. Ada banyak titik uji faktor daya dan arus, yang membuatnya mudah untuk mengkonfigurasi berbagai skema kalibrasi.

6. Ini dapat memeriksa semua jenis watt-hour meter fase tunggal, tiga fase dan aktif dan reaktif.

7. Jumlah penyimpanan data yang besar memudahkan untuk meminta data validasi.

8. Dengan port serial RS232, nyaman untuk kontrol komputer dan peningkatan perangkat lunak.

Parameter

1) Output Tegangan Fase AC

SEBUAH. Kehalusan penyesuaian: 0,01% RG

B. Resolusi: 6-bit digit signifikan

C. Akurasi: lebih baik dari ± 0,05% RG

D. Stabilitas: lebih baik dari ± 0,01% RG / 1 menit

E. Distorsi: lebih baik dari 0,1% (beban non-kapasitif)

F. Daya keluaran: diberi nilai 20VA per fase

G. Tingkat penyesuaian beban penuh: kurang dari ± 0,01% RG

H. Rentang keluaran: 10V-500V

SAYA. Jarak pengaturan: 57.7V, 100V, 220V, 380V, otomatis beralih.

2) output arus AC

SEBUAH. . A SEBUAHkehalusan penyesuaian: 0,01% RG

B. Akurasi: lebih baik dari ± 0,05% RG

C. Resolusi: 6-bit digit signifikan

D. Stabilitas: lebih baik dari ± 0,02% RG / 1 menit

E. Distorsi: lebih baik dari 0,1%

F. Daya keluaran: 20VA per fase.

G. Tingkat penyesuaian beban penuh: kurang dari ± 0,01% RG

H. Rentang output: 0.5mA-24A

SAYA. Jarak pengaturan: 0.2A, 1A, 5A, 20A, switching otomatis (kustomiz 0-100A saat inied)

3) Output Daya

Akurasi: lebih baik dari 0,05% RG

B. Stabilitas: lebih baik dari 0,01% / 1 menit.

C. Resolusi: 6 sedikits digi signifikants ( kekuatan aktif, daya reaktif, daya semu)

4) Faktor daya

A. Rentang penyesuaian: - 1~ 0 ~ +1;

B. Resolusi: 0,00001;

C. Akurasi: 0,0005.

5) fase

A. Rentang penyesuaian: 0-359,99 derajat

B. Resolusi: 0,001 °

C. Akurasi: ± 0,02 °

6) frekuensi

Rentang penyesuaian: 40Hz-70Hz

B. Resolusi: 0,001 Hz

C. Akurasi: ± 0,002Hz

7) Harmonik: 2-51 harmonisa dapat dihasilkan secara akurat.
