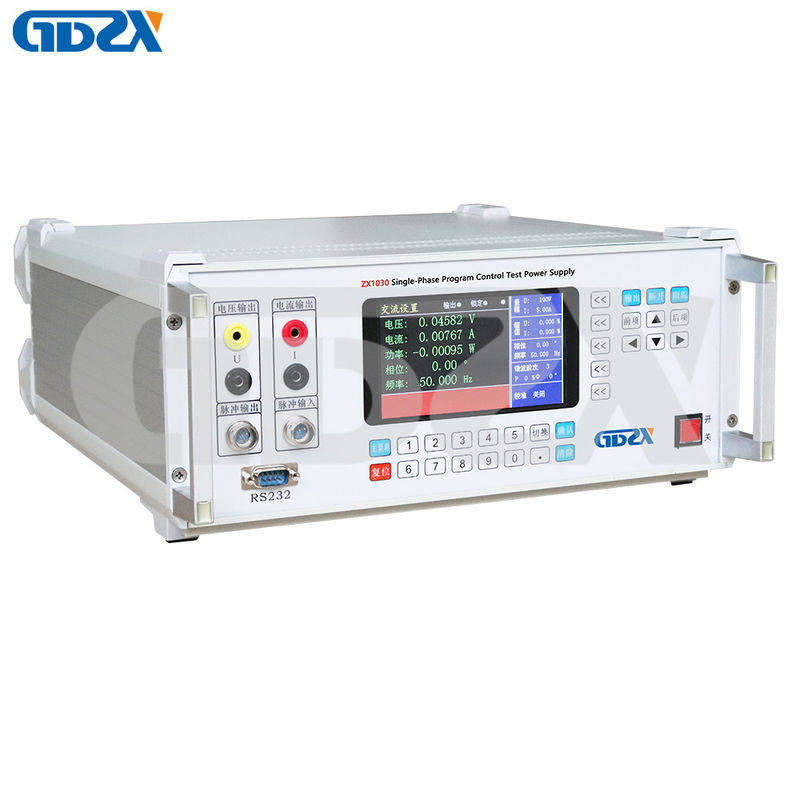

ZX1030 600V 20A Kalibrator Sumber Kontrol Program Fase Tunggal

Kalibrator Daya Listrik

0 - 600V 0 - 20A Single Phase Precise Program kontrol Sumber pengujian

Perangkat ini mengadopsi FPGA yang dapat diprogram, konverter D / A presisi tinggi kecepatan tinggi, teknologi DDS, dapat mengatur frekuensi, amplitudo, sumber sinyal fase, dan memperkuat daya sinyal.Ini dengan standar tegangan presisi tinggi, arus, daya, energi listrik di dalam, oleh umpan balik analog loop tertutup dan kontrol digital PID dapat output tegangan, arus, frekuensi, fase,dan melacak parameter yang ditetapkan secara otomatis selama jangka waktu yang lama.

Ini adalah kombinasi dari frekuensi daya standar yang menunjukkan meter dan meter energi, dapat digunakan untuk mengkalibrasi banyak jenis instrumen listrik.Dan bisa terhubung dengan PC untuk mewujudkan kalibrasi otomatis dan total manajemen data pengujian.

1Struktur yang paling sederhana tapi paling dapat diandalkan.

2. Sinyal output fidelitas tinggi dan kemampuan shock-proof dengan menggunakan amplifier operasi presisi tinggi tinggi daya.

3. perlindungan output ganda, dibangun dalam tegangan, arus, frekuensi, fase, standar energi dan output kontrol PID, mampu berjalan stabil jangka panjang.

5. layar LCD warna, mudah dioperasikan.

6Dengan aluminium paduan membawa kotak, yang terlihat bagus.

1. Daya Frekuensi output tegangan:

1) kisaran output: 0V ~ 720V, kisaran tegangan nominal: 25V,50V,100V,200V,400V,600V

2) Rentang regulasi: 0~120%. Kehalusan regulasi: 5×10-5

3) Keakuratan:

Kesalahan kisaran nominal: ≤±0,06% ((Rd) ±0,04% ((keseluruhan kisaran) kelas 0.1, (≤±0,03% (Rd) ±0,02% ((keseluruhan kisaran) kelas 0.05

4) daya keluaran: rentang penuh 100%, ≥20VA

2. Daya Frekuensi output saat ini:

1) kisaran output: 0A ~ 24A

2) Rentang arus nominal: 0,1A,0.5A,1A,5A,10A,20A

3) Keakuratan: pada rentang nominal

Kesalahan kisaran nominal: ≤±0,06% ((Rd) ±0,04% ((Range penuh) kelas 0.1, ≤±0,03% (Rd) ±0,02% ((Range penuh) kelas 0.05

4) daya keluar: 1 ~ 20A ≥ 20VA

3Frekuensi output: kisaran: 45Hz ~ 65Hz, Resolusi: 0.001Hz kesalahan: 0.01Hz

4Posisi fase output: 0,00 ° - 359,99 °, kesalahan: 0,1 °

5. Harmonik output: Harmonik 2 ~ 32 urutan, amplitudo 0 ~ 20%, kehalusan: 0,010 · N ((N adalah urutan harmonik #)

6Distorsi bentuk gelombang output: AC tegangan arus ≤ 0,3%

7. daya frekuensi daya keluar: kisaran: tegangan nominal dan arus nominal dalam kombinasi apa pun

Kesalahan kisaran nominal: ≤ ± 0,06% ((Rd) ± 0,04% ((fr) kelas 0.1, (≤ ± 0,03% (Rd) ± 0,02% ((fr) kelas 0.05)

Catatan: Keakuratan daya reaktif akan satu tingkat lebih rendah

8. tes energi meter: kesalahan terintegrasi 0,1/ 0,05% FS (impulse output≤90 kHz, tiga fase nilai nominal=60 kHz)

9. lainnya:

1) Sumber daya kerja: fase tunggal 220V±10%, 50Hz±5%

2) Lingkungan kerja: suhu 20°C±10°C, kelembaban relatif: ≤85%RH

3) Ukuran dan berat: 460×480×200mm 18kg
