Menyoroti:
Variabel Frekuensi CT PT Test Analyzer
, IEC60044-1 CT PT Test Analyzer
, AC220V Current Transformer Analyzer
Nama produk:: |
Kalibrator Lapangan Transformator |
Tegangan Keluar: |
0,1 ~ 125V (AC) |
Arus Keluar: |
0,001 ~ 5A (RMS) |
Kekuatan output: |
300VA |
Tegangan titik belok ekuivalen tertinggi: |
45KV |
Pengukuran fase:: |
Akurasi: ± 2 menit, resolusi: 0,01 menit |
Tegangan daya masukan: |
AC220V ± 10%, 50Hz / 60Hz ± 10% |
Kondisi kerja: |
Suhu: -10 ℃ ～ 50 ℃, kelembaban: ≤90% |
Ukuran dan berat:: |
485mm*356mm*183mm; 485mm * 356mm * 183mm; 15Kg 15Kg |
Kalibrator medan transformator ZXHQ-Y
Pengenalan produk
ZXHQ-Y adalah Tester Karakteristik Transformer Arus dan Tegangan Multifungsidirancang sesuai dengan IEC60044-1 / GB1208, IEC60044-2GB1207, IEC60044-6 / GB16847 dan C57.13, instrumen dapat memperoleh karakteristik rangsangan dari arus dan voltase transformator, parameter rangsangan.Tegangan titik infleksi maksimum dari transformator arus yang diuji dapat mencapai 45kV dengan berbagai parameter uji seperti rasio, hit rasio kesalahan, polaritas, resistensi kumparan dan hysteresis loop.
Fitur
CT PT analyzer digunakan untuk pengujian berikut transformator arus:
1Tes karakteristik gairah
2. Deteksi rasio putar
3. Verifikasi perbedaan rasio dan perbedaan sudut
4- Periksa polaritas.
5. Pengukuran resistensi penggulung sekunder
6. Pengukuran beban sekunder
7, pengukuran kurva kesalahan 5% dan 10%
8. tes CT dan analisis karakteristik sementara
9. CT nama pelat kesimpulan otomatis
10. Pengukuran parameter CT seperti tegangan titik lentur / arus, faktor batas yang akurat, faktor keamanan instrumen, konstanta waktu sekunder, koefisien magnet residual, tingkat akurasi,jenuh dan kurang jenuh dan induktansi, kekuatan elektromotor titik infleksi, batas kekuatan elektromotor dan faktor area.
11. Pengukuran loop histeresis dari inti transformator arus.
CT PT analyzer juga dapat digunakan untuk pengujian transformator tegangan berikut:
1. Deteksi rasio putaran PT
2. Pemeriksaan polaritas PT
3. PT pengukuran resistensi penggulung sekunder
4. PT pengukuran beban sekunder
Aplikasi perangkat terutama meliputi:
1. Verifikasi parameter CT nama pelat
2. Verifikasi parameter ketika CT terhubung ke beban arus
3Menganalisis dampak dari karakteristik sementara CT pada perangkat perlindungan relay.
4. Verifikasi parameter nama PT
5. PT verifikasi beban sekunder
Indikator teknis
| 1. Standar dasar pengujian: |
IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208, GB16847, GBT4703, C57.13 |
| 2. tegangan daya masukan: |
AC220V ± 10%, 50Hz / 60Hz ± 10% |
| 3. Tegangan keluar: |
0.1 ~ 125V (AC) |
| 4. arus keluar: |
0.001 ~ 5A (RMS) |
| 5Kekuatan output: |
300VA |
| 6Tegangan titik infleksi setara tertinggi: |
45KV |
| 7Pengukuran arus: |
Jangkauan: 0 ~ 10A (Jangkauan otomatis 0,1 / 0,4 / 2 / 10A),
kesalahan < ± 0,1% + 0,01% FS;
|
| 8. Pengukuran tegangan: |
Jangkauan: 0~200V (Jangkauan otomatis 1/10/70 / 200V),
kesalahan < ± 0,1% + 0,01% FS;
|
| 9. Pengukuran rasio putaran: |
kisaran: 1 ~ 30000, kesalahan 1 ~ 2000 < 0,05%, kesalahan 2000 ~ 5000 < 0,1%, kesalahan 5000 ~ 30000 < 0,2%; |
| 10. Pengukuran fase: |
Keakuratan: ± 2 menit, resolusi: 0,01 menit |
| 11. rentang pengukuran resistensi penggulung sekunder: |
kisaran: 0~8KΩ (kesuaran otomatis 2/20 / 80Ω / 800Ω / 8kΩ),
Kesalahan <0,2% RDG + 0,02% FS, resolusi maksimum: 0,1mΩ;
|
| 12. Pengukuran suhu: |
-50 ~ 100 derajat, kesalahan <3 derajat |
| 13CT pengukuran beban sekunder: |
0 ~ 160 ohm (2/20 / 80 ohm / 160 ohm),
Kesalahan 0,2% RDG + 0,02% FS Resolusi maksimum 0,001 ohm
|
| 14PT pengukuran beban sekunder: |
0~80ohm (800ohm / 8ohm / 80ohm),
Kesalahan 0,2% RDG + 0,02% FS Resolusi maksimum 0,1 ohm
|
| 15. Pengukuran rasio putaran: |
kisaran: 1 ~ 30000, kesalahan 1 ~ 5000 < 0,2%, kesalahan 5000 ~ 30000 < 0,5% |
| 16Jumlah kelompok penyimpanan data: |
Lebih dari 1000 kelompok |
| 17Kondisi kerja: |
suhu: -10 °C~50 °C, kelembaban: ≤90% |
| 18Ukuran: |
485mm*356mm*183mm |
| 19Berat: |
15kg |

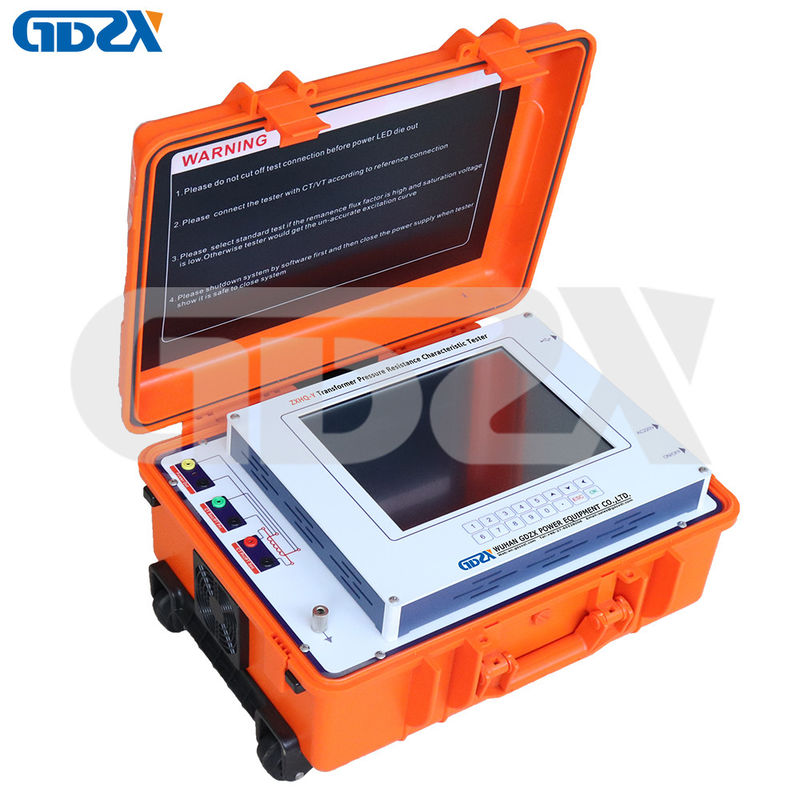

Gambar produk
Pengemasan dan Pengiriman
(1) Kami akan mengirimkan produk dalam waktu 7-15 hari kerja setelah menerima konfirmasi pembayaran Anda.
(2)Semua produk akan dikemas dengan baik dalam karton atau kotak kayu yang kokoh agar barang dapat tiba dengan aman.
(3) Berbagai metode pengiriman termasuk ekspres, pengiriman laut, kereta api dan sebagainya untuk pilihan Anda, metode pengiriman yang kompetitif akan disarankan kepada Anda.
(4) Jika Anda pergi dengan ekspeditor Anda sendiri, kami akan memberikan semua dokumen yang diperlukan untuk clearance bea cukai.
(5) Setelah pengiriman, kami akan tetap memperhatikan sampai barang diterima dengan baik.
Jika Anda membutuhkan spesifikasi rinci, silakan merasa bebas untuk menghubungi kami.
Pengantar perusahaan
Wuhan GDZX Power Equipment Co., Ltd.adalah produsen peralatan pengujian daya, mengintegrasikan desain, produksi dan penjualan, menyediakan solusi lengkap untuk pengujian tegangan tinggi dan layanan pengujian listrik untuk berbagai pengguna daya.Produk utama meliputi::Perangkat uji resonansi seri AC, peralatan uji tegangan tinggi, peralatan uji trafo, peralatan uji perlindungan sekunder / saklar, penguji kesalahan kabel, peralatan uji arrester,peralatan pengukur daya, seri sumber standar dan sebagainya. Ada banyak jenis produk dan model lengkap.
Layanan dan Jaminan
Layanan
* Menyediakan layanan konsultasi profesional; penjual khusus dan insinyur teknis profesional untuk menjawab pertanyaan pelanggan.
* Memastikan pelanggan mendapatkan informasi rinci tentang produk di tangan.
* Harga yang wajar, kami percaya pelanggan kami harus mendapatkan nilai apa yang mereka bayar.
* Selamat datang pelanggan mengunjungi.
* Kontrak dan perjanjian teknis untuk ditandatangani oleh kedua belah pihak.
* Dapat dipercaya, mengikuti persyaratan dan memastikan keberhasilan pelaksanaan kontrak dan perjanjian teknis yang ditandatangani.
* Fokus pada komunikasi, berkomunikasi secara aktif dengan pengguna, mencatat pertanyaan dan jadwal pengguna, memberikan dukungan teknis yang diperlukan.
* Bergerak cepat dan efisien, profesional pada pengiriman, instalasi, debugging, pelatihan dan lain-lain.
Jaminan
* Kami mempertahankan kepuasan pelanggan 100%, tolong beri kami umpan balik jika Anda menemukan sesuatu yang salah dengan produk, kami akan memperbaikinya untuk Anda.
* Produk kami dijamin dengan garansi satu tahun dan dukungan teknis seumur hidup.
* Menyediakan solusi dalam waktu 24 jam ketika ada masalah umpan balik dari pelanggan.
