Sumber Uji Programmable Daya Tiga Calibrator Daya Tinggi Precise

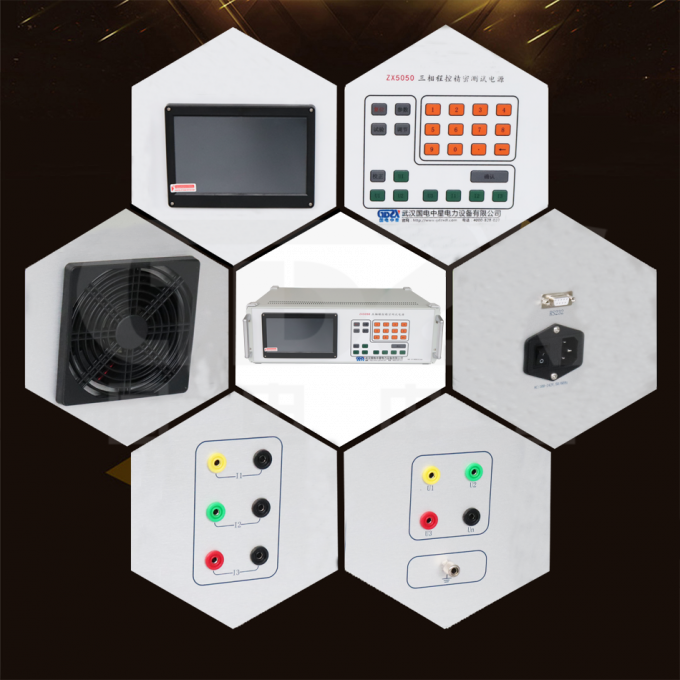

ZX5050 tiga-fase pemrograman pengujian catu daya mengadopsi struktur sumber meter terintegrasi, menggunakan sistem tertanam, layar besar TFT layar LCD warna, layar sentuh, CPLD chip,dan serangkaian perangkat canggih seperti A/D presisi tinggi, D / A, dll. Ini kecil dalam ukuran dan ringan dalam berat, dan dapat digunakan secara luas di industri pengukur listrik, laboratorium listrik, dan departemen terkait lainnya,membuatnya mudah dibawa dan digunakan di lokasi.

1Panel kontrol layar sentuh dan tombol masker wajah digunakan untuk menampilkan sejumlah besar informasi, yang sederhana dan nyaman digunakan.

2Meter energi tertanam, menampilkan parameter seperti tegangan, arus, frekuensi, fase, daya aktif, daya reaktif, daya tampak, faktor daya, dll.

3. Ia memiliki fungsi perlindungan yang banyak: perlindungan pembatasan arus, perlindungan penguat daya, perlindungan tegangan sirkuit pendek, perlindungan sirkuit terbuka arus, perlindungan termal penguat daya,dan fungsi lainnya.

4. Intelligent gear: Dalam kisaran output yang diizinkan dari instrumen, pengguna dapat bebas mengatur tegangan nominal dan current gear dari masing-masing tegangan tiga fase dan arus.Titik uji dan rincian pengaturan tegangan dan arus mengacu pada nilai nominal gigi yang ditetapkan oleh pengguna, sehingga nyaman bagi pengguna untuk beroperasi.

5. Titik uji tegangan, arus, dan fase yang kaya untuk operasi yang mudah.

6Dilengkapi dengan RS232 serial port untuk kontrol komputer mudah dan upgrade perangkat lunak.

1. Kekuatan output

1) Tegangan: 10 ~ 450V (berbagai tegangan internal 57.7, 100, 220V, 380V), daya keluar 20VA.

2) Arus: 0.001-20A (ring arus internal 0.2, 1, 5, 20A), daya keluar 20VA. (Aktual 0-100A dapat disesuaikan)

3) Frekuensi output: 45-65Hz.

4) Fase output: 0-359.99 °.

5) Stabilitas: tegangan dan arus 0,02%. (2 menit)

6) Distorsi: Voltase dan distorsi arus tidak lebih dari 0,5% (beban non-kapasitif)

2. Keakuratan output dan tampilan

Proyek: Resolusi

Tegangan: 4 digit signifikan

Frekuensi: 0.001Hz

Fase: 0,01 °

Faktor daya: 0.001

Daya aktif: 4 digit signifikan

Kekuatan reaktif: 4 digit signifikan

Kekuatan yang tampak: 4 digit signifikan

3. Titik pengujian regulasi output umum

1) Titik uji tegangan: 80%, 90%, 100%, 110%, 120%.

2) Titik uji saat ini: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Titik uji fase: 0,5L, 0,86L, 1.00,86C, 0,5C.

4) Amplitudo tegangan tiga fase dan arus dapat disesuaikan secara terpisah, dengan akurasi penyesuaian 10%, 1%, 0,1%, dan 0,01%; Sesuaikan kisaran ke 125%.

5) Faktor fase dan daya tegangan dan arus tiga fase juga dapat disesuaikan dalam fase, dengan akurasi penyesuaian masing-masing 10 °, 1 °, 0,1 °, dan 0,01 °.

6) UB dan UC juga dapat menyesuaikan fase UA secara terpisah.

7) Penyesuaian frekuensi dicapai dengan menyesuaikan tegangan dan arus tiga fase bersama-sama, dengan akurasi penyesuaian masing-masing 5Hz, 1Hz, 0,1Hz, dan 0,01Hz.

4Sumber daya: fase tunggal AC 182-262V, 50/60Hz.

5Ukuran luar: 500 × 600 × 178mm

6Berat: 27kg.
