Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nomor model: | ZXHQ-B+ | Catu daya kerja: | AC220V±10%,50Hz/60Hz |
---|---|---|---|
Keluaran:: | 0~180Vrms, 12Arms, 36A (nilai puncak) | Nama Produk:: | Variabel-frekuensi Tegangan Metode CT PT Analyzer |
Merek: | GDZX | Standar pengujian: | IEC60044-1, IEC60044-6, C57.13 |
Akurasi pengukuran tegangan: | ±0,2% | Penyimpanan data: | 1000 |
Cahaya Tinggi: | set tes ct pt,set tes transformator saat ini |

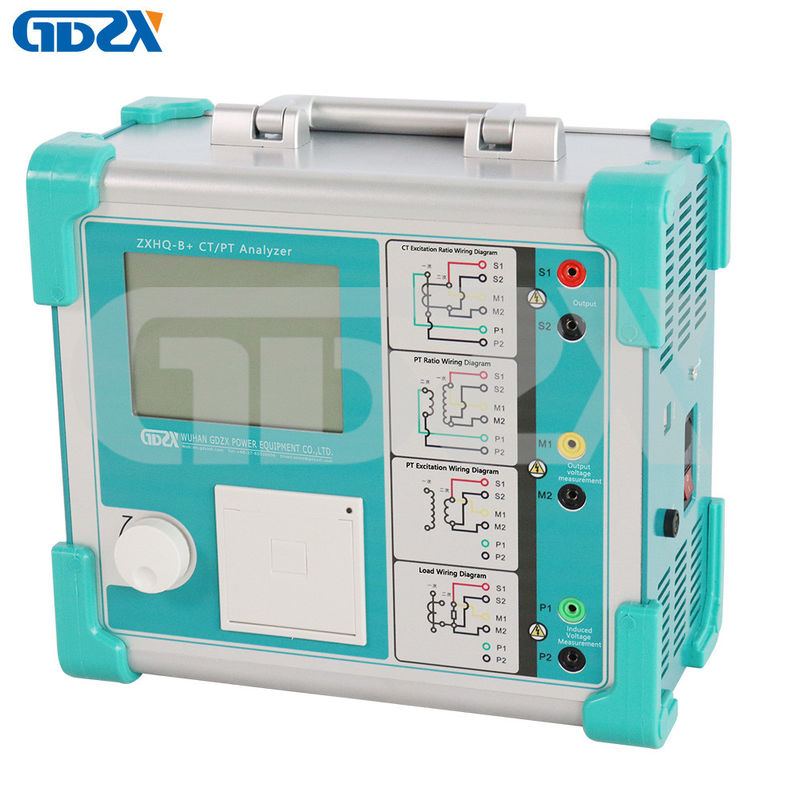

ZXHQ-B+Standar IEC Variabel Frekuensi CT PT Analyzer
ZXHQ-B+ CT/PT Analyzer Adalah Produk Baru Yang Diciptakan Setelah Secara Luas Mengadopsi Saran Pelanggan Dan Studi Teori Yang Mendalam.
Rangkaian Produk Dilengkapi Dengan DSP Dan ARM Berperforma Tinggi, CanggihManufakturTeknologi Memastikan Performa Produk Yang Stabil Dan Andal.Fungsi penuh, terutama untuk pengujian berbagai CT (Tipe Perlindungan, Tipe Pengukuran, tipe TP) dan unit elektro-magnetik PT: karakteristik eksitasi (karakteristik volt-ampere), rasio belokan, polaritas, hambatan belitan sekunder, beban sekunder, kesalahan rasio , kesalahan sudut . Cjuga melalui antarmuka USB untuk transfer data dan mengunggah data uji, mengedit dan menyimpan atau mencetak.Pengoperasian yang sederhana dan nyaman, meningkatkan efisiensi kerjacy.
Fitur Lengkap, Otomasi Tingkat Tinggi, Efisiensi Tinggi, Memimpin Di Pasar.Mereka Adalah Peralatan Pengujian Profesional Untuk Pemeriksaan Trafo Instrumen Di Industri Tenaga Listrik.
Pengenalan fitur:
1. Tidak perlu trafo standar, booster, kotak beban, kotak kontrol tegangan atau arus utama, koneksi kawat sederhana dan operasi sederhana
2. Uji kurva karakteristik CT/PT A/V dan kurva kesalahan 10% berdasarkan metode frekuensi variabel lanjutan, tegangan AC keluaran maksimum 160V dan arus keluaran 5Arms (nilai puncak:15A) tetapi tegangan lutut CT hingga 60KV.
3. dapat mengukur kesalahan rasio dan kesalahan sudut dengan presisi tinggi, variasi kesalahan rasio yang diizinkan: ± 0,05%, variasi kesalahan sudut yang diizinkan: ± 2 menit, dapat menguji transformator arus level 0,02S, mengubah rentang pengukuran rasio: 1 ~ 35000
4. Secara otomatis menampilkan parameter: tegangan / arus titik lutut, kurva kesalahan 10% (5%), faktor batas akurasi (ALF), faktor keamanan instrumen (FS), konstanta waktu kedua (Ts), koefisien Remanen (Kr), jenuh dan induktansi tak jenuh dll.
5. Sesuai dengan standar: IEC60044-1, GB16847 (IEC60044-6) GB1207 dll, otomatis memilih standar pengujian sesuai dengan jenis dan level transformator
6.Satu klik dapat menyelesaikan resistensi CT DC, eksitasi, rasio, uji polaritas.Mode koneksi satu kabel untuk semua uji CT kecuali uji beban
7. Antarmuka yang ramah
LCD 8,5,7 inci, jernih di bawah sinar matahari
9. Mouse putar optik untuk mengontrol, mudah dioperasikan
10.built-in printer untuk mencetak laporan pengujian
11.Dengan antarmuka komunikasi USB
Kapasitas penyimpanan 12.Dta hingga 1000 set, tidak hilang saat dimatikan
13.Dengan perangkat lunak analisis untuk membandingkan data dan evaluasi
14.Mudah dibawa karena beratnya kurang dari 9 Kg.(HOST )
Produk parameter:
Keluaran | 0~180Vrms, 12Arms, 36A (nilai puncak) | |||||||
Rasio CT | Jangkauan | 1~40000 | ketepatan | ±0,05% | ||||
Rasio PT | Jangkauan | 1~40000 | ketepatan | ±0,05% | ||||
Fase | Jangkauan | ±2 menit | resolusi | 0,5 mnt | ||||
Resistensi DC belitan sekunder | Jangkauan | 0~300Ω | resolusi | 0,2% ± 2mΩ | ||||
beban AC | Jangkauan | 0~1000VA | ketepatan | 0,2% ± 0,02VA | ||||
Sumber Daya listrik | AC220V±10%,50Hz/60Hz | |||||||
Keadaan lingkungan | Suhu pengoperasian: -10ºC~50ºC, Kelembaban: ≤90% | |||||||
Berat dan Dimensi | Dimensi: 365 * 290 * 153mm, Berat Bersih <10kg |
CT PT ANALIZERParameter teknik :
MODEL |
ZXHQ-B+ | ||
Standar pengujian | IEC60044-1, IEC60044-6, C57.13 | ||
Keluaran | 0~180Vrms 12Lengan 36A(puncak) | ||
pengukuran tegangan lutut | 60kV | ||
Akurasi pengukuran tegangan | ±0,2% | ||
Pengukuran saat ini | / | ||
CTPerbandingan
|
Jangkauan | 1~40000 | |
ketepatan | maks 0,1% | ||
PTperbandingan
|
Jangkauan | 1~40000 | |
ketepatan | maks 0,1% | ||
Fase | kesalahan | ±5 menit | |
resolusi | 0,5 mnt | ||
resistansi DC | Jangkauan | 0~300Ω | |
ketepatan | 0,5% ± 2mΩ | ||
Beban Sekunder | Jangkauan | 0~1000VA | |
ketepatan | 0,5%±0,05VA | ||
Penyimpanan data | 1000 | ||
Pengukuran suhu | / | ||
Sumber Daya listrik | AC220V±10%,50Hz | ||
Keadaan lingkungan | Suhu operasi: -10oK~50oC, Kelembaban :≤90% |
BEBERAPA TIPS:
Mengapa penguji trafo dibagi menjadi tipe biasa danFrekuensi Variabeljenis?Bagaimana cara memilihnya?
UmumPenganalisa CT PT ,terutama digunakan untuk uji karakteristik CT volt-ampere, uji karakteristik volt-ampere PT, uji polaritas CT, uji polaritas PT, uji polaritas rasio transformasi CT dan uji polaritas rasio transformasi PT;
Frekuensi Variabel CT PT Analyzerterutama digunakan untuk instrumen uji lapangan multi-fungsi yang dirancang untuk karakteristik volt-ampere, rasio transformasi, polaritas, kurva kesalahan, perbedaan rasio perbedaan sudut, perhitungan titik belok dan inspeksi sirkuit sisi sekunder.Ini mendukung deteksi CT dan PT (Kelas perlindungan, kelas pengukuran, kelas TP) kondisi mapan dan parameter sesaat.
Secara keseluruhan, fungsi pengujian kedua penguji transformator ini sangat tumpang tindih.Keuntungan dari tester konverter frekuensi dibandingkan tester trafo biasa adalah kecepatan, akurasi, dan kemudahan pengoperasian. Keuntungan dari penguji konverter frekuensi Lebih banyak, tetapi harganya juga lebih tinggi, pekerja listrik harus memilih sesuai dengan kebutuhan mereka yang sebenarnya.
