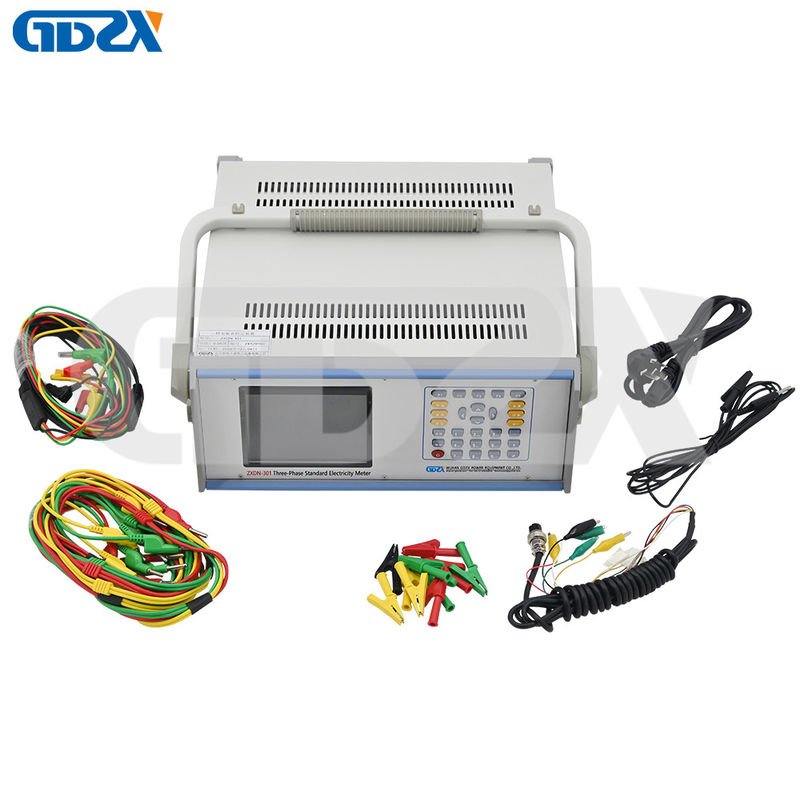

ZXDN-301 Standar Referensi Energi Meter Analyzer Presisi Tinggi Multi - Fungsi

Ringkasan Produk

Pengukur energi listrik standar ini multi-fungsi dengan jangkauan luas dan presisi tinggi.02Ini mengadopsi DSP, sistem tertanam dan keseimbangan suhu otomatis dan teknologi kompensasi lainnya, kecil dan ringan, mudah digunakan, dan dapat diandalkan.

Fungsi dan Fitur

1. portabel dengan tas aluminium

1. Pengukuran jarak jauh: Tegangan (tegangan fase):1~560V, arus: 10mA~120A

2Pengukuran berbagai cara: mengukur tegangan AC, arus, daya (kekuatan aktif, daya reaktif, daya tampak) dan energi listrik dalam empat kuadran di bawah fase tunggal,3P4W Y/ 3P3W Δ mode koneksi kabelSelain itu, dapat mengukur daya reaktif dan energi listrik dengan cara yang benar reaktif, lintas fase daya reaktif, titik netral buatan reaktif.

3. Pengukuran multi fungsi:

ü Fungsi dasar pengukuran U, I, fase, frekuensi, daya aktif, daya reaktif, PF dan kesalahan.

ü Pengukuran tingkat stabilitas tegangan, arus dan daya.

ü Pengukuran derajat asimetri tegangan dan amplitudo arus dalam sirkuit tiga fase.

ü Pengukuran tingkat ketidakseimbangan tegangan dan arus dalam sirkuit tiga fase.

ü Pengukuran derajat asimetri fase.

ü Tampilan diagram vektor. berbagai cara menampilkan diagram vektor untuk memenuhi kebiasaan yang berbeda

seperti putaran searah jarum jam, putaran searah jarum jam;

Pilihan lokasi benchmark antara jam 12:00 dan jam 3:00;

Benchmark referensi dapat diubah; pengaturan tampilan fase: 0~360° atau ±180°

Ü tampilan bentuk gelombang, analisis harmonik, perhitungan distorsi, tampilan spektrum frekuensi dengan fungsi pembesaran

ü Pengukuran permintaan.

ü Pengukuran intensitas induksi magnet ruang.

ü Pengukuran penurunan tegangan dari terminal titik perangkat.

ü Pengukuran konstanta dan frekuensi meter yang akan disesuaikan.

ü Pengukuran kekuatan gelombang fundamental.

ü Kalibrasi kesalahan dari tiga jenis meter yang berbeda

ü Tiga port output pulsa, konstanta dapat diatur secara otomatis atau manual.

ü Kalibrasi kesalahan komprehensif dari perangkat yang terdiri dari tiga meter satu fase.

Ü Bisa digunakan sebagai 3 meter standar satu fase.

4Pengukuran kekuatan penuh gelombang dasar dan harmonika), atau kekuatan dasar saja.

5Kalibrasi kesalahan meter energi, penghitungan dan konstanta denyut nadi otomatis, teknik kompensasi khusus

6Analisis harmonik tegangan dan arus di bawah 51 perintah.

7- Tampilan data dan grafik: mengukur kondisi kerja, bentuk gelombang, vektor fase, grafik harmonik.

8. Otomatis atau jarak manual

9Kapasitas penyimpanan hingga 30 kelompok data, catatan dapat dicari dan disemak, berdasarkan kondisi.

10Fungsi input karakter, alfabet dan simbol

12Koneksi: port input arus jangkauan luas adalah port umum, tidak perlu mengubah kabel saat mengubah arus.

13.Penggunaan ganda: dapat bekerja dengan PC dengan komunikasi jarak jauh atau perangkat kalibrasi

14.RS485, RS232, port komunikasi USB, laju baud dapat diatur ketika menggunakan komunikasi asinkron.

15Dengan tampilan TFT 6,4 inci 640 x 480 piksel, jelas dan berwarna.

16.Desain berorientasi manusia, kombinasi fungsi yang wajar, operasi sederhana

Parameter

Jangkauan sinyal:

Tegangan: 1 ~ 560V ((Tegangan fase)

Arus: 10mA ~ 120A

Frekuensi: 40~70Hz

Masukan impuls: maksimal 2MHz (TTL)

Kekuatan output impuls: gunakan konstanta otomatis

Frekuensi output impuls FOUT: 60KHz pada kisaran nominal

Keakuratan:

1) Pengukuran tegangan (RMS) 0,02 ((Rd%) Jangkauan: 30V, 60V,120V,240V,480V, rentang otomatis atau manual

2) Pengukuran arus (RMS) 0,02 ((Rd%) Range:0.2A, 1A, 5A, 20A, 100A, otomatis atau manual

3) kesalahan pengukuran daya aktif / energi daya aktif: 0.02 ((Rd%)

4) kesalahan pengukuran daya reaktif/energi daya reaktif: 0,02 ((Rd) %

5) Pengukuran frekuensi: kisaran 45 ~ 70Hz, resolusi: 0.0001Hz, kesalahan: ± 0.01Hz

6) Pengukuran fase: kisaran 0~359.999° ((0~±180°), resolusi: 0.001°, kesalahan: ±0.02°

7) pengukuran penurunan tegangan terminal titik: kisaran 0 ~ 400mV, resolusi: 0,1mV, kesalahan: ± 0,02% ± 1mV

8) pengukuran kekuatan induksi magnetik: kisaran 0 ~ 0,25mT, kesalahan: ± 10% ± 0,001mT

9) Pengukuran tegangan harmonik:

2 ~ urutan ke-10, persentase kandungan ≤ 30% kesalahan 0,1%

11 ~ 21 urutan, persentase kandungan ≤ 30% kesalahan 0,2%

Perintah ke-22-51, persentase kandungan ≤ 30% kesalahan: 0,5%

Impedansi masukan: Impedansi masukan tegangan: ≥750KΩ, Impedansi masukan arus: 0,001Ω

Lingkungan kerja: kisaran suhu:15°C~30°C, koefisien: 0.0005/ oC, Kelembaban: 45~80%

Waktu pemanasan: 30 menit

Sumber daya: 220V±10% 50Hz±1%, Konsumsi daya: ≤50VA

Ukuran dan berat: 355×185×145mm, 7,5KG
