Digital portabel Underground 35KV Uji Jarak Kabel Cable Fault Locator

ZX-A10 tester gangguan kabel

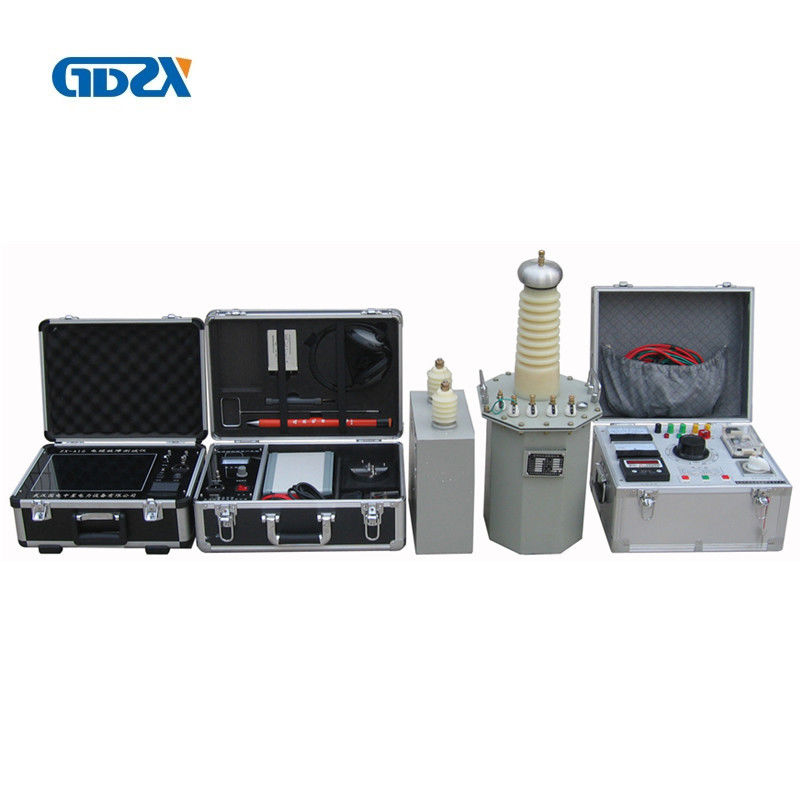

ZX-A10 CABLE FAULT LOCATOR integrated industrial embedded computer platform, Network Communications Service and USB communication system. ZX-A10 CABLE FAULT LOCATOR terintegrasi platform komputer tertanam industri, Layanan Komunikasi Jaringan dan sistem komunikasi USB. The device consists 3 parts: main system, fault locator and cable line tester. Perangkat ini terdiri dari 3 bagian: sistem utama, pencari kesalahan, dan penguji jalur kabel. It is used for cable fault location, cable line and depth test and daily maintenance of cable data. Ini digunakan untuk lokasi gangguan kabel, garis kabel dan uji kedalaman dan pemeliharaan harian data kabel. It can also be used for signal cable fault location for railway station and airport. Ini juga dapat digunakan untuk lokasi gangguan kabel sinyal untuk stasiun kereta api dan bandara.

Fitur:

1. Embedded computer system into cable fault locator. 1. Sistem komputer tertanam ke dalam locator gangguan kabel. Lithium-power supply for convenient field tests. Catu daya litium untuk uji lapangan yang praktis.
2. Layar sentuh 12.1 inci dan sistem windows XP.
3. USB interface. 3. antarmuka USB. 5 sampling frequency between 6.25 MHz to 100MHz for cable of different length. Frekuensi pengambilan sampel 5 antara 6,25 MHz hingga 100MHz untuk kabel dengan panjang berbeda.
4. Titik kesalahan earch otomatis dan menampilkan jarak, pergerakan kursor ganda dapat akurat ke 0.15m.

5. Bentuk gelombang dapat dikompresi atau diperluas dengan bebas.

6. Sistem menampilkan dua bentuk gelombang secara acak yang dekat dengan bentuk gelombang standar untuk referensi Anda.
7. Total bentuk gelombang 40G dan diagram kabel di tempat untuk referensi Anda
8. Smart modular sampler untuk mengganti kabel di tempat, pengambilan sampel benar-benar dipisahkan dengan HV untuk memastikan keamanan.

Aplikasi:
1. Uji kesalahan kabel untuk level tegangan yang berbeda, bagian yang berbeda dan media yang berbeda, termasuk sirkuit terbuka, hubung singkat, resistansi rendah, kebocoran resistansi tinggi, flashover kegagalan resistansi tinggi.
2. Menguji kerusakan kabel sinyal untuk stasiun kereta api, bandara.
3. Menguji kecepatan rambat gelombang dari kabel yang panjangnya diketahui.
4. Menguji rute dan kedalaman kabel.
5. Mode tampilan: LCD 12.1 inci (Windows XP)
6. Mode memori: Tetap dan bergerak 20G / 2G
7. Metode pengujian: Metode pulsa tegangan rendah, metode rangkaian flash-over impuls, metode tegangan flashover
8. Jarak uji: tidak kurang dari 40 km
9. Jarak pengujian terpendek (zona buta): 5-10m
10. Lokasi kesalahan: ± 0,2 m
11. Kesalahan pengujian: kurang dari ± 1%
12. Frekuensi pengambilan sampel: 6.25MHz, 10MHz, 25MHz, 50MHz, 100MHz, (adaptasi mandiri)
13. Daya: AC 220V ± 10% DC 12V (7AH)
14. Daya tahan maksimum: 4 jam

Spesifikasi teknis analisa jalur:
1. Frekuensi sinyal: gelombang sinus 15KHz
2. Daya keluaran: Pomax≥100W
3. Impedansi keluaran: Zo = Zc
4. Mode Getaran: tidak berkesinambungan
5. Berat Bersih: 9.8Kg
6. Suhu sekitar: -10 ℃ ~ + 40 ℃
7. Dimensi keseluruhan: 180mm × 300mm × 400mm
8. Kelembaban relatif: RH≤85% (25 ℃)

Generator Impuls

1. output DC: 32kV, disesuaikan terus menerus

2. kapasitansi eksternal: 1 ~ 8 F

3. waktu dampak: 1 ~ 6 detik

4. energi pulsa maksimum: 400 ~ 1800J

5. arus keluaran maksimum: 40mA

6. kesalahan indikasi tegangan: + 2%

7. tegangan suplai: 220VAC 50Hz

8. suhu sekitar: -10 ℃ ~ + 50 ℃

9. volume: 380 x 260 x 260 mm
